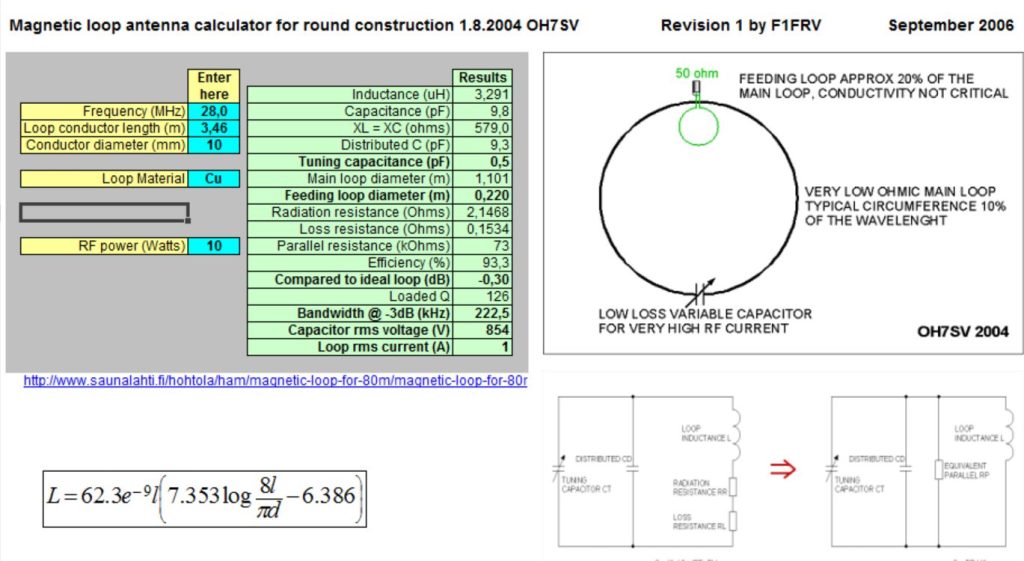

Voici donc le montage en progression mode diaporama qui plaisait au temps du site yahoo, le concept que j’ai choisi fait appel aux abaques et à une technique assez classique, mais l’idée de la loop de table est de moi, ainsi que
le concept de liaison au condensateur sous vide et le choix du bloc support en plexiglas.
Les photos se passent peut être de commentaires, mais bon, tout de même…

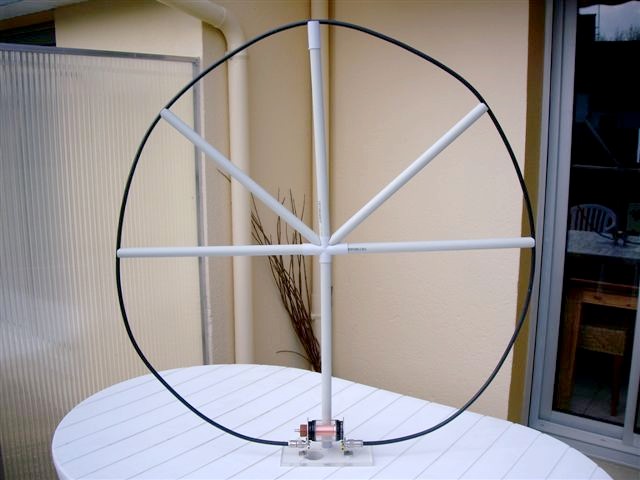

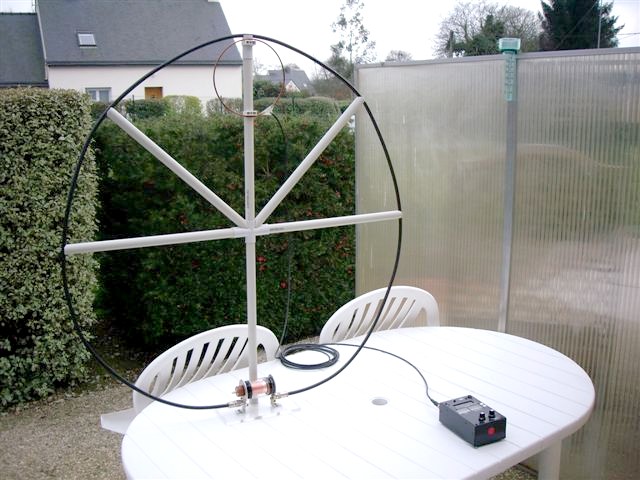

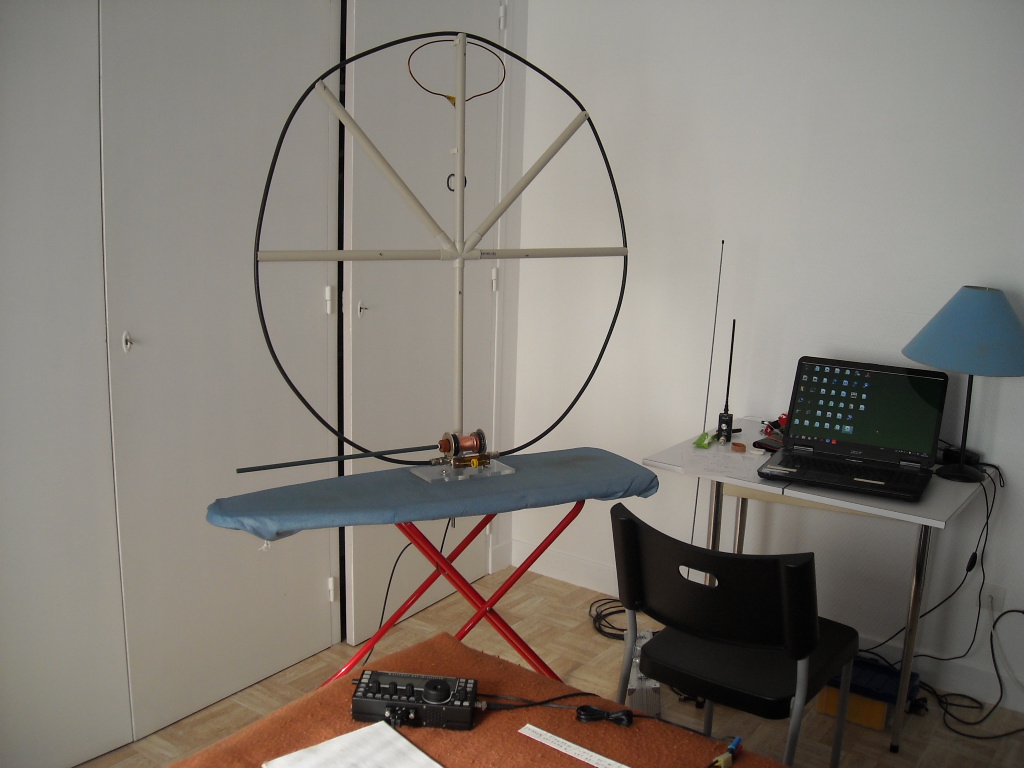

Juste quelques petites explications : la grande boucle fait 1m10 de diamètre ( 3m45 de périmètre) soit + du 1/3 de la
longueur d’onde en 28 Mhz , en câble coaxial de type RG214 U double tresse argentée, tresse + âme sont « reliés – soudés », la petite boucle, fait 21cm de diamètre en fil de CU émaillé plein de 4mm d’épaisseur, le 1/5ème de la grande boucle semble une constante quelle que soit la fréquence .
Le petit coaxe d’alimentation est du RG 58 CU de bonne qualité, j’ai peut être prévu un peu long… pour m’éloigner éventuellement de l’induction … cependant, les spires de câble, s’il est enroulé, constituent éventuellement un
effet « choque balun » bénéfique, constaté, par rapport à un câble plus court, mais peu importe la longueur .

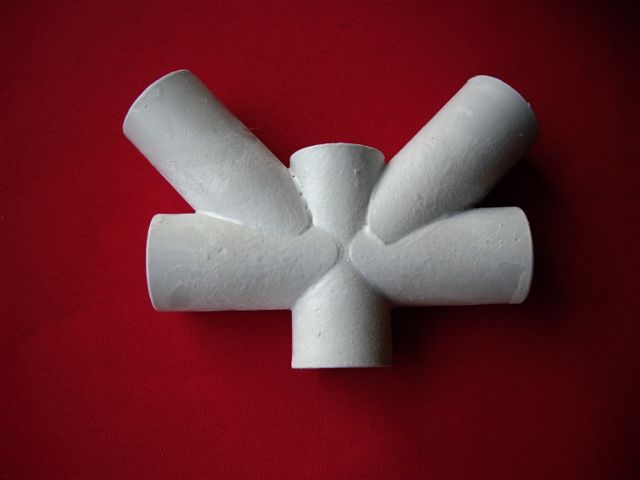

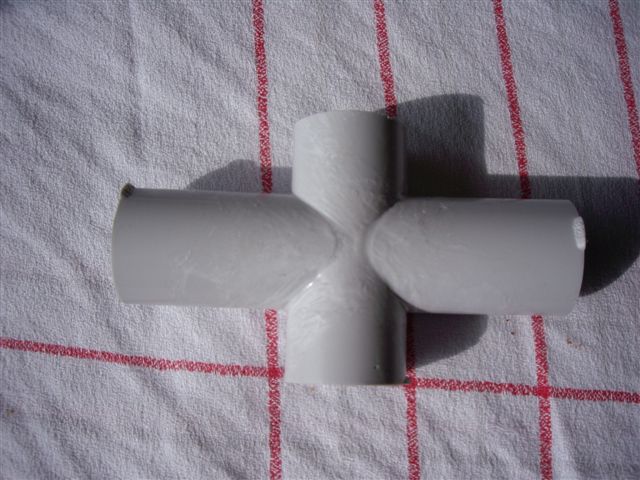

Le PVC en tube utilisé est de l’IRO de 26 gris d’électricien assez correct en HF. La croix en PVC n’existe pas, il à fallu la créer, c’est devenu plutôt une 6 branches par suite, car le « fagot » , instable, s’écroulait un peu … ajuster l’arrondi au papier de verre enroulé sur une forme (manche à balais) puis tremper l’extrémité et dissoudre légèrement une minute à l’acétone (rincez-vous rapidement les mains ou portez des gants résistant à ce produit) puis coller en profitant de la pâte ainsi constituée en pressant et déplaçant légèrement, (technique un peu délicate mais facile à maîtriser, mais moins facile à expliquer) c’est une soudure à froid sans collage, mais avec le même matériau PVC dissout qui se solidifie rapidement quant l’acétone s’évapore, La pseudo croix assemblée tient la boucle par ses 5 tubes munis d’encoches légères, le câble coaxial ne peut s’échapper, le poids et le serrage des « N » suffisent à le stabiliser .
Une encoche plus grande en haut maintient la petite boucle d’induction en forme d’œuf permettant un meilleur couplage, la boucle est le plus souvent en contact direct avec sa grande sœur, mais il peut être utile de modifier la
distance. Le petit coaxial est « clipsé » avec des attaches pour IRO également jusqu’au milieux de la loop, il est bon de l’écarter et ne pas le faire côtoyer la grande boucle.

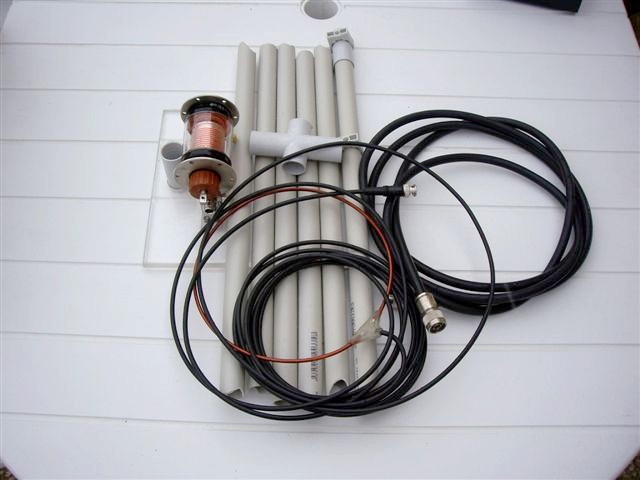

Tout se démonte en 30 secondes chrono, et 2 mn environ pour assembler.

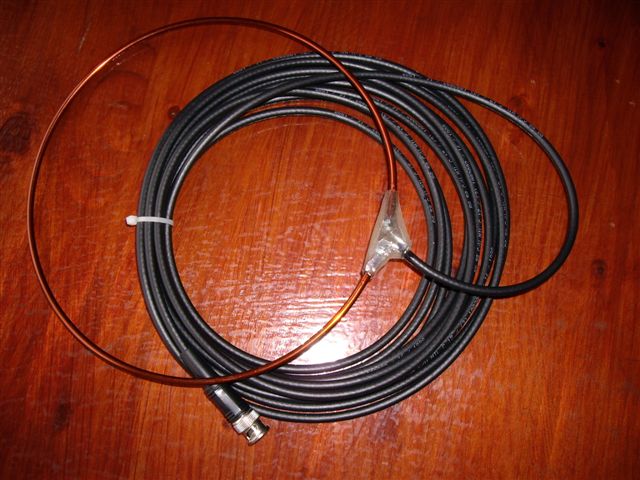

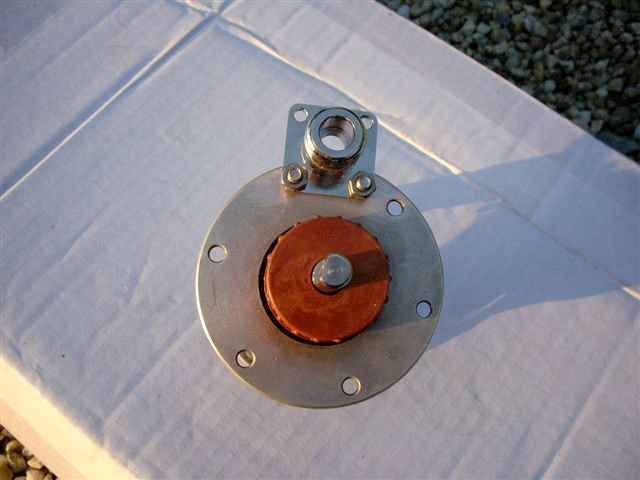

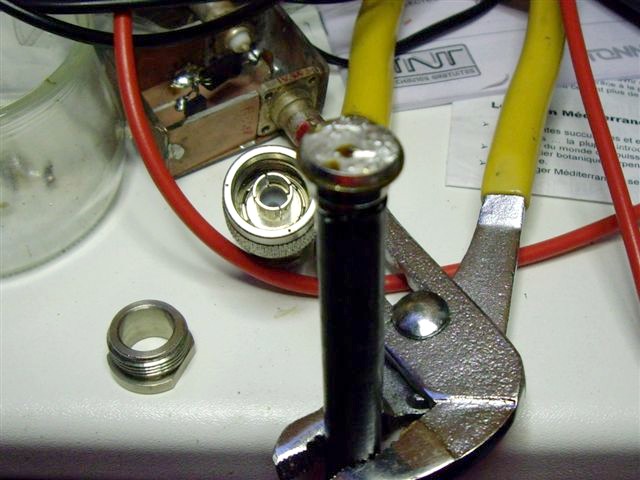

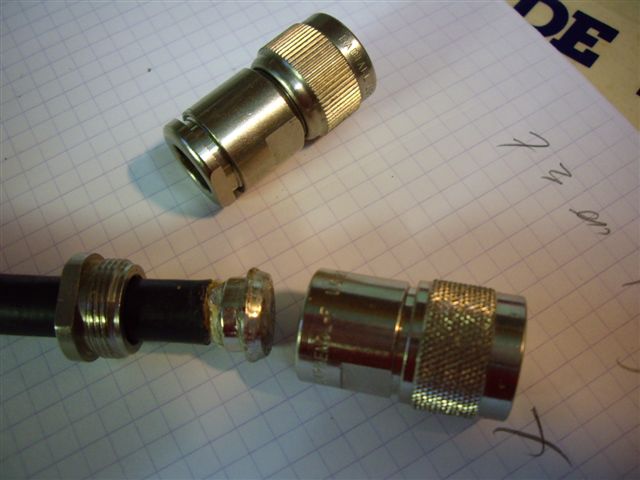

La boucle de couplage est en CU de 4mm , soudée au coaxial RG58 est protégée à la résine translucide, moulée en forme à l’aide de scotch et découpée au cutter avant durcissement total. Sinon, deux fiches banane sont prévues pour la capa. H.T. optionnelles en parallèle pour les bandes basses et sont soudées aux socles N qui tiennent la capa sous vide.

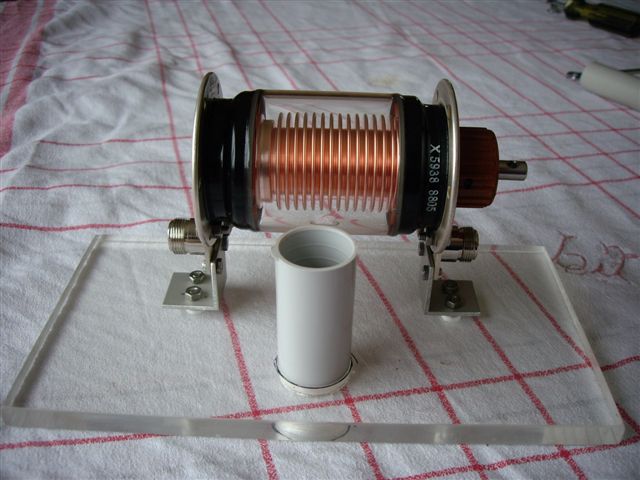

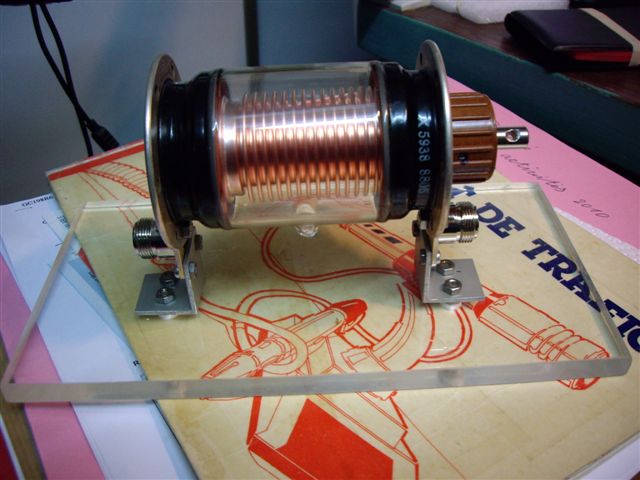

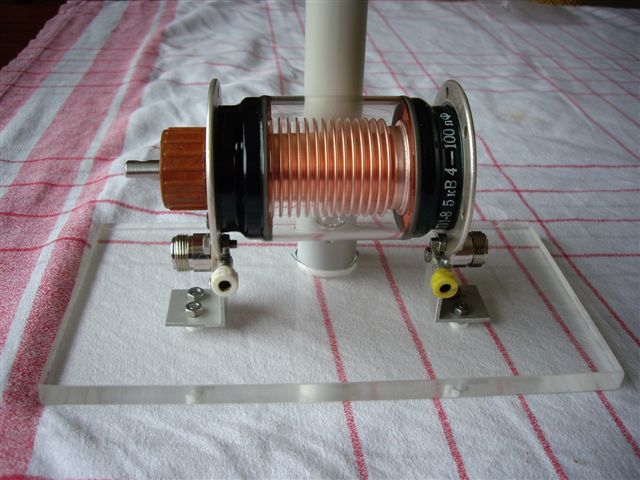

Le socle support est en plexi de 2cm, les vis rentrent en dessous de 1cm (H.T. présente !)

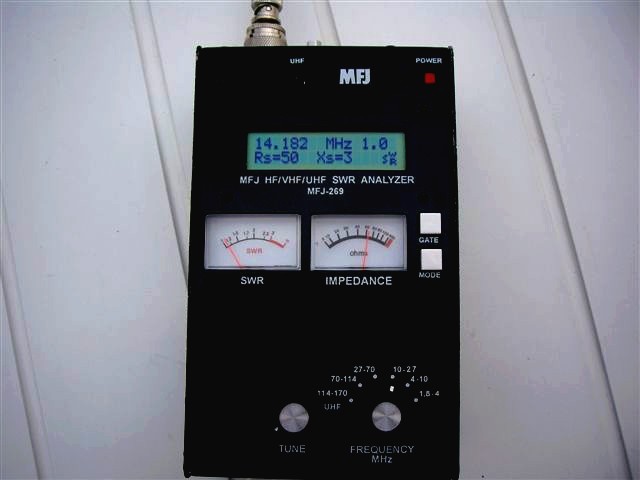

Les essais donnent de bons résultats de 28 Mhz à 10 Mhz avec un ROS de moins de 1,4 , pour impédance voisine de 50 ohm, il faut que la boucle touche carrément en haut, ou il faut jouer avec le couplage .
La bête fonctionne parfaitement en 10, 12, 15, 17, 20, et 30 m. Le 10m et 12m sont optimums ( 7 Mhz avec la 82 pF supplémentaire mais avec un piètre rendement) .
Mais il ne faut pas se plaindre avec une boucle de diamètre 110 cm … ma capa est en bas… je préfère, il est possible de faire des essais en haut, à chacun de voir … moi j’aime bien la lampe en bas, je la sens plus en sécurité.

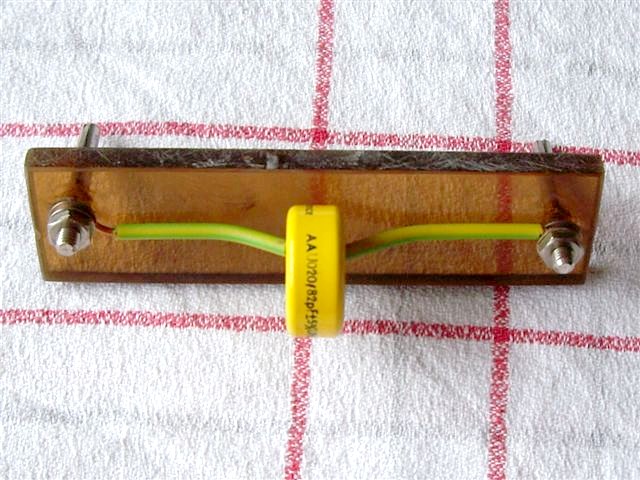

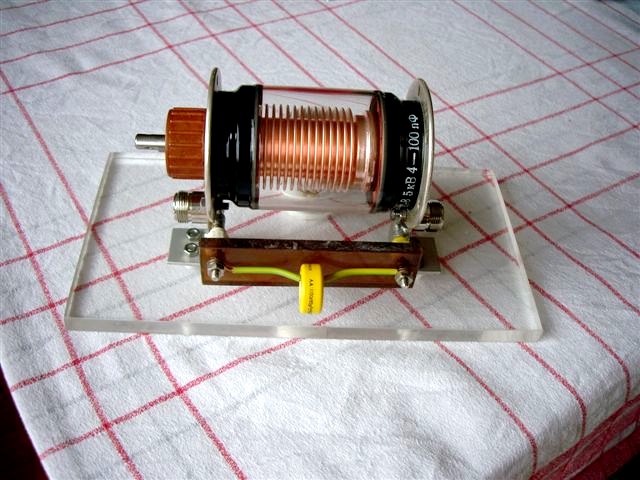

Accord ? , c’est très pointu , l’impédance est meilleure avec un petit choc balun 3 spires de coaxial dans une ferrite classique clipsée, il y a réduction du bruit et amélioration du ROS. Sinon le rendement est bon, et le bruit assez faible

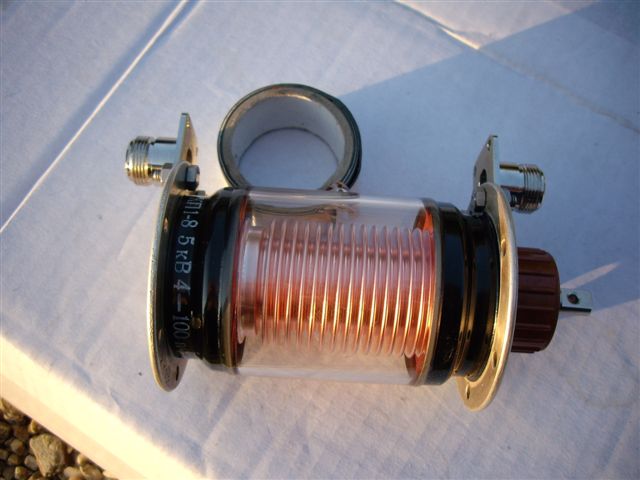

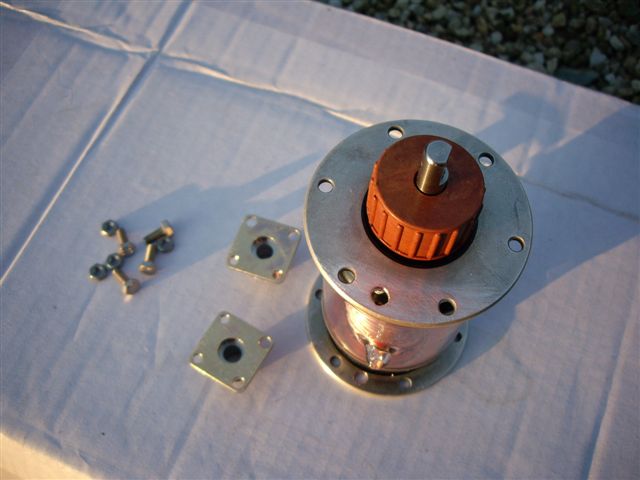

La capa résiduelle descend à 3 pF et monte à 110 pF environ, le condensateur sous vide est un 4 à 100 pF théorique, et le tout rentre dans une ancienne sacoche de PC , les tubes sortent un peu , mais bon …

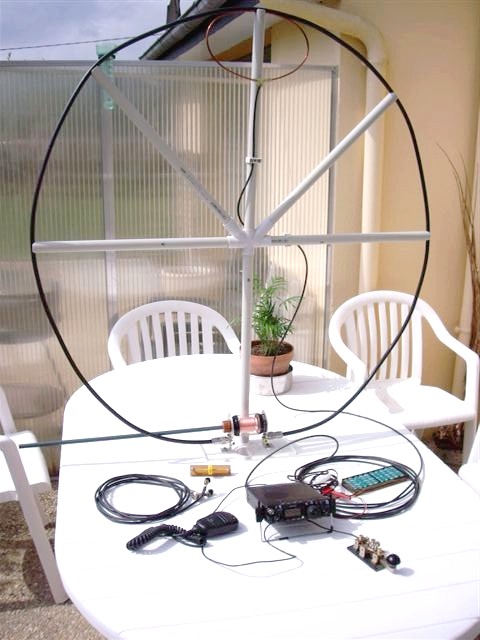

Suite à des essais en « portable » intérieur et sur terrasse balcon (des centaines de contacts parfois gros DX France et étranger ) et comparativement à des liaisons établies avec la même puissance avec 5 à 10W les signaux sont identiques, parfois supérieurs à ceux d’un dipôle qui lui n’est qu’une 1/2 onde et les reports des correspondants seront de même, pour toute boucle d’un périmètre de 1/3 de la longueur d’onde, il y a peu de perte dans le coaxial également, cela peut expliquer un excellent rendement en bandes hautes, surtout en 10m 12m et 15m.
Il faut bien admettre que ce genre d’antenne à souvent mauvaise réputation car trop pointue et pas essence monobande car n’étant efficace qu’avec un accord réalisé avec une capa faible , alors que beaucoup de réalisations et essais sont effectif avec des capas largement supérieures à 10 pF CQFD …
73s de J. Paul F6DDV
